Apa yang dimaksud dengan kurva kinerja pompa air? Bagaimana cara memilih pompa yang sesuai berdasarkan kurva kinerjanya?

Saat memilih pompa industri, kemampuan membaca kurva karakteristik pompa sangatlah penting. Kurva karakteristik pompa memberi tahu Anda apakah pompa dapat secara efektif mencapai laju aliran yang diperlukan pada tekanan tertentu, sehingga menunjukkan apakah pompa tersebut cocok untuk aplikasi Anda. Pada artikel ini, kami akan menguraikan komponen kurva pompa dan menunjukkan cara menggunakannya untuk membuat pemilihan pompa yang lebih tepat.





Apa itu kurva pompa?

Kurva pompa dihasilkan dengan menguji pompa di laboratorium dan memplot data pada grafik. Biasanya, sumbu horizontal kurva pompa mewakili laju aliran (biasanya dalam l/mnt atau m³/h), dan sumbu vertikal mewakili head (biasanya dalam meter). Laju aliran dan head adalah dua parameter utama yang menentukan kinerja pompa. Laju aliran adalah jumlah cairan yang dapat dialirkan oleh pompa per satuan waktu. Head adalah ketinggian dimana pompa dapat mengangkat fluida. Head pompa berbanding lurus dengan kecepatan putaran dan diameter impeller.

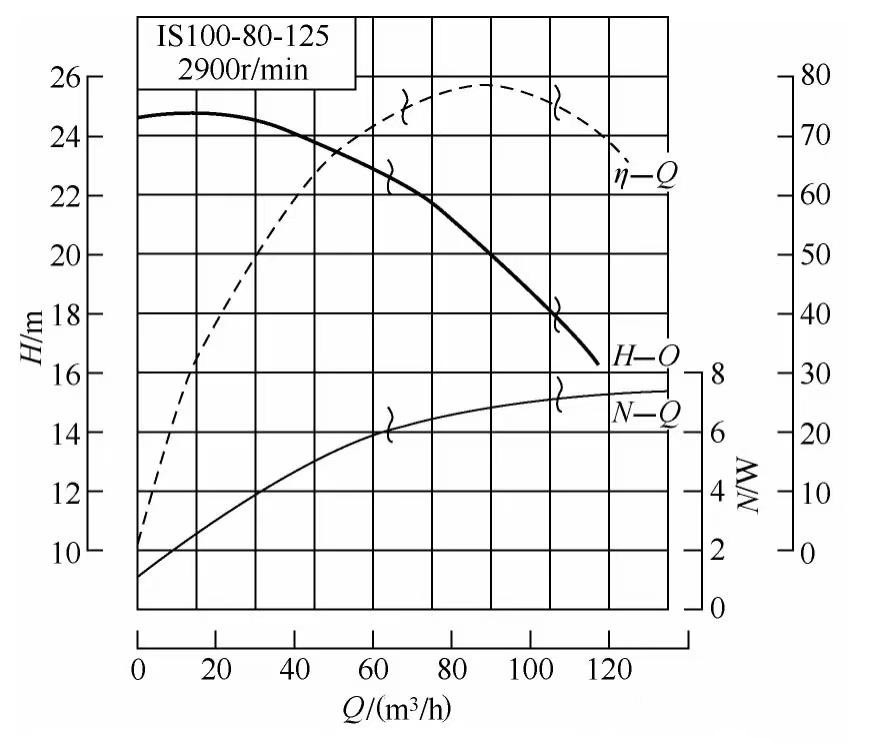

Kurva karakteristik pompa sentrifugal yang khas



Profil pompa tipikal biasanya terdiri dari bagian-bagian berikut:

Head-Kurva Laju Aliran (H-Kurva Q)

Kurva laju aliran head-(kurva H-Q) menunjukkan hubungan antara head pompa dan laju aliran pada kecepatan konstan. Kurva H-Q biasanya diplot dengan head pada sumbu y-dan laju aliran pada sumbu x-. Kurva ini menunjukkan bahwa dengan meningkatnya laju aliran, head menurun akibat gesekan dan turbulensi fluida.



Kurva Efisiensi (n-Kurva Q)

Kurva efisiensi (kurva n-Q) menunjukkan hubungan antara efisiensi pompa dan laju aliran pada kecepatan konstan. Kurva efisiensi biasanya diplot dengan efisiensi pada sumbu y-dan laju aliran pada sumbu x-. Kurva menunjukkan bahwa efisiensi awalnya meningkat seiring dengan meningkatnya laju aliran, namun menurun setelah laju aliran tertentu. Pompa beroperasi paling ekonomis pada laju aliran dan head yang sesuai dengan efisiensi tertingginya; ini adalah parameter operasi optimal.



Kurva Daya Poros (Kurva N-Q)

Kekuatan poros pompa sentrifugal meningkat seiring dengan meningkatnya laju aliran, mencapai minimum pada laju aliran nol. Oleh karena itu, saat menstarter pompa sentrifugal, katup keluar pompa harus ditutup untuk mengurangi arus start motor dan melindungi motor.



Selain itu, beberapa pompa juga memiliki:

Kurva Kepala Hisap Positif Bersih (NPSHr-Q).

Kurva NPSHr menunjukkan bahwa kavitasi secara bertahap meningkat seiring dengan laju aliran. Namun perlu diingat bahwa hal ini tidak berlaku pada beberapa pompa.



Bagaimana cara memilih pompa yang sesuai berdasarkan kurva kinerja pompa?

Langkah 1: Tentukan Persyaratan Sistem



• Laju Aliran (Q), dalam meter kubik per jam (m³/jam) atau galon per menit (GPM).
• Total Head (H), dalam meter atau kaki.
• NPSHa (Tersedia Kepala Hisap Positif Bersih).
• Jenis Cairan, Suhu, Viskositas



Langkah 2: Persyaratan Overlay pada Profil Pompa



• Temukan perpotongan antara laju aliran dan profil head.
• Pastikan titik ini mendekati Titik Efisiensi Terbaik (BEP).
• Hindari memilih pompa yang beroperasi pada posisi paling kiri (tekanan berlebih) atau paling kanan (tekanan rendah, laju aliran tinggi).



Langkah 3: Periksa Efisiensi dan Daya

• Pilih pompa yang beroperasi dalam 80% hingga 100% dari BEP-nya.
• Pastikan daya motor mencukupi untuk memenuhi persyaratan titik pengoperasian.
• Pertimbangkan margin untuk keselamatan, keausan, atau perluasan sistem.



Langkah 4: Tinjau NPSHr

• Bandingkan profil NPSHr pompa dengan NPSHa sistem.
• Pastikan jarak aman minimal 0,5-1,0 meter.



Seleksi Sistem

Untuk sistem tertutup yang dilengkapi dengan katup kontrol, disarankan untuk memilih pompa dengan kurva head pompa yang lebih datar untuk mengurangi dampak perubahan beban pada head sistem. Untuk sistem terbuka, karena adanya head tambahan yang tidak seimbang, pompa dengan kurva head pompa yang lebih curam biasanya dipilih untuk memastikan head yang cukup tinggi pada laju aliran yang konstan.



Memilih kurva kinerja pompa yang tepat merupakan salah satu faktor terpenting dalam pemilihan pompa. Penting untuk memahami arti kurva kinerja pompa, memilih titik operasi yang sesuai, memperhatikan efisiensi dan keandalan pompa, dan mempertimbangkan faktor-faktor lain secara komprehensif. Hanya dengan cara ini Anda dapat memilih pompa yang memenuhi kebutuhan spesifik Anda, sehingga memastikan pengoperasian peralatan secara normal.
